%TSAVE
TSAVE4 V4.01 Hobi's Schnellkopierer
Aufruf: AADR EADR (SADR)
 AADR - Anfangsadresse
 EADR - Endadresse (letztes Byte!)
 SADR - (optional) Startadresse
%TSAVE C000 FFFF 0000
Name:DUMP C+E
%_

Da beim SDCC Compiler schnell relative große Dateien herauskommen, allein die printf()-Routine aus der Bibliothek kann bis zu 4 KByte groß sein, ist es wünschenswert das Resultat schnell auf den Rechner zu übertragen. Eine Möglichkeit ist bietet das V24- oder auch USB-Interface. Was ist aber, wenn man keine derartige Hardware hat?
Das Kassetteninterface bietet einen einfachen Zugang zum Rechner. Er ist praktisch überall vorhanden und jeder PC oder Handy kann mit diesem Anschluss zusammenarbeiten.
Der Ansatz das Verfahren zu optimieren beruht auf zwei Ideen. Zum einen werden statt der 2 Perioden bei der original KC-SAVE-Routine, wird nur noch eine halbe Periode pro Bit übertragen und auf der Empfängerseite wird eine Art Gleitkommaarithmetik verwendet (genauer gesagt Ganzzahlbrüche) um die Nullstellen exakter zu berechnen, damit kann man die Abstände genauer messen und die Frequenz erhöhen. Es ist sogar möglich noch bei 22kHz Samplingfrequenz hinreichend genau die Nulldurchgänge den Werten 0 oder 1 zuzuorden.

Die Idee ist generisch und kann leicht auf andere Platformen portiert werden.

Da man auf eine magnetische Speicherung nicht mehr angewiesen ist, gibt es an dieser Stelle keine Beschränkung für die verwendeten Frequenzen mehr. Für die Versuche habe ich den KC85/4 genommen. Das Signal ist klar, stark mit steilen Flanken und fast noch ein ideales Rechtecksignal. Auf der Empfängerseite muss nicht viel nachbearbeitet werden. Einfach einlesen und die Nulldurchgänge bestimmen.

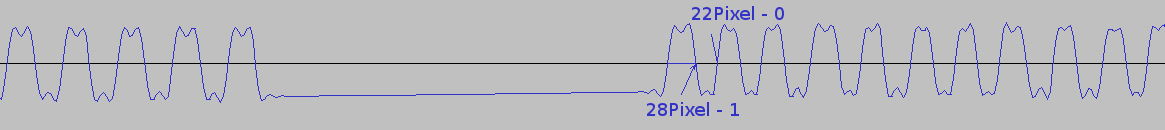

Das ist ein Beispiel für das Signal mit RLA Optimierung. Ein 1-Bit verwendet 50+6*16 Takte, ein 0-Bit 50+4*16 Takte. Das Signal kann man gerade noch auseinanderhalten. Ehrlich gesagt, ich kann hier nicht mehr entscheiden, was lang und was kurz ist ohne nachzumessen. Der Computer kann dies naturgemäß besser.

Das Limit wird eigentlich erst durch die CPU festgelegt, nicht durch das Kabel und nicht durch den Rest der Hardware (zumindest beim Abspeichern). Vom Einstellen des Frequenzzählers bis zum nächsten Interrupt vergehen im ungünstigsten Fall (wenn ein neues Byte vom Speicher gelesen werden muss) 55 Takte (gemessen von (step 3) bis wieder E=8 ist) . Zusammen mit dem Overhead des Interruptaufrufes sind das um die 115 Take pro Bit. Schneller geht es kaum noch - man könnte eventuell ld c,(hl) in den interrupt handler legen und dann aber alle 8 Bits einen Wartezyklus einlegen (bei dem man gleich noch die CRC mit aktualisieren könnte). Dadurch wären noch einmal 24 Taktzyklen einzusparen. Die Obergrenze der Datanrate wäre so bei etwa 90 Takte pro Bit also 1.700.000/(8*90) 2300 Bytes pro Sekunde.
Die aktuelle Version ist hart auf der Kante genäht, jede Störung z.B. Verzögerungen beim Zugriff auf den Bildwiederholspeicher, bringt den Ablauf durcheinander. Um die Routine etwas robuster zugestalten müssen die CTC Konstanten wahrscheinlich von 4/8 auf mind. 6/9 erhöht werden.

RLA Optimierung: Wenn man unbedingt noch etwas herausquetschen will, kann man JP nc,isr_bit noch durch ein 2 RLA ersetzen. Das Bit ist bereits in CF. Dies kann man von unten wieder mit hineinschieben. Leider geht der Trick mit CF nicht zweimal, so dass man statt 8 wie im Original also nur auf 6 CTC-Zyklen bekommt. Damit ist man noch etwa 4 Takte schneller, um den Preis, des schlechteren Frequenzabstandes. Im Histogramm kann man erkennen, dass der Abstand gerade einmal 300 Hz ist. Der Gewinn ist etwa 10%, aber eigentlich nur durch die kürzeren Abstände der 1-bits. Sollte diese Änderung zu viele Probleme verursachen, wird sie Rückgängig gemacht. Sie hat Probleme gemacht und wurde wieder zurückgenommen.
